Perno de expansión: cómo elegirlo e instalarlo correctamente
Fijaciones metálicas y anclajes
El anclaje correcto comienza antes de perforar
Elegir bien el perno, preparar el orificio y aplicar el torque indicado son tres decisiones que determinan la seguridad de una fijación sobre hormigón.

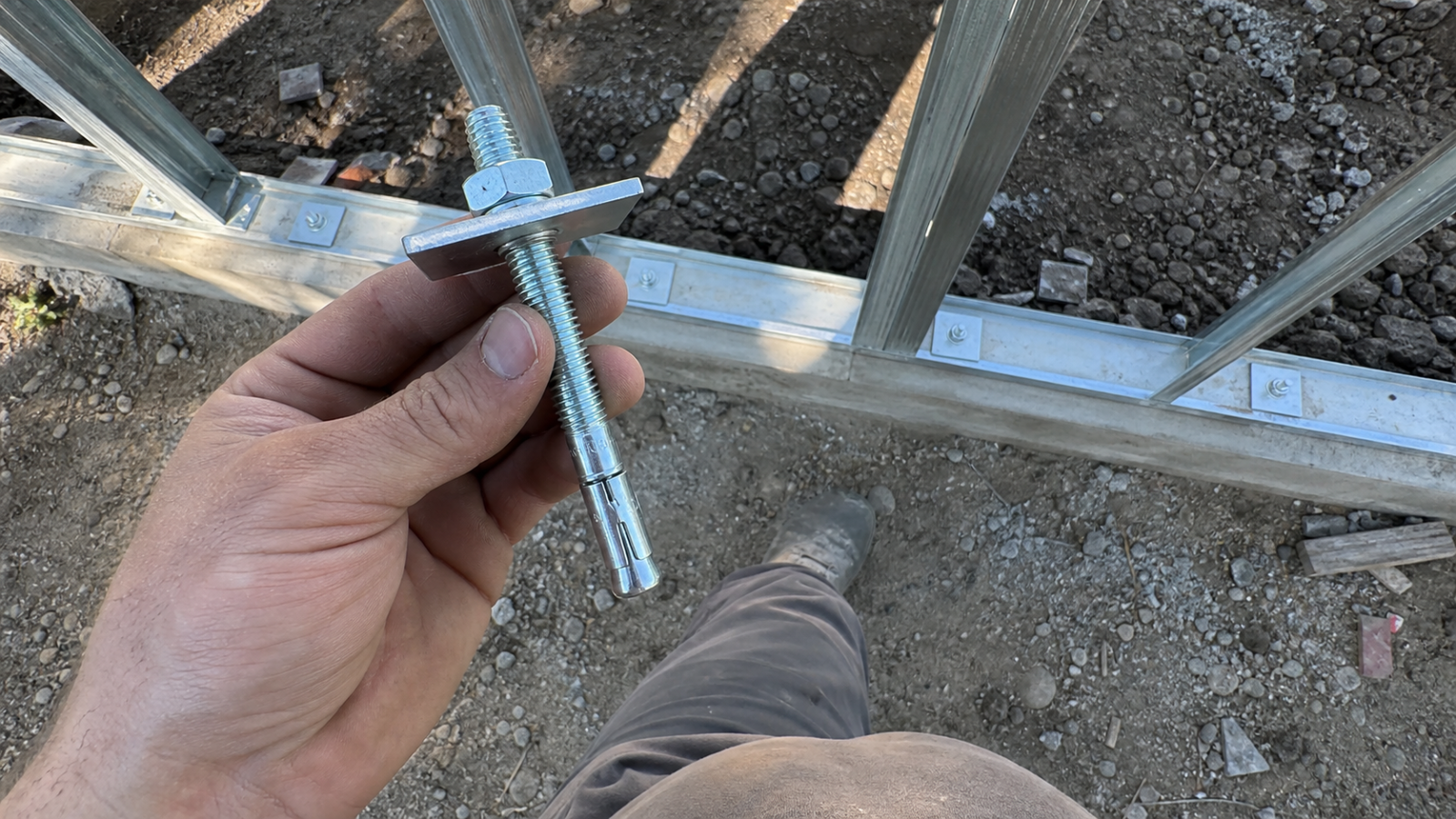

Perno de expansión
Una solución mecánica para fijaciones firmes sobre hormigón sólido.
Una estructura metálica, una baranda o la base de una máquina pueden verse firmes, pero su seguridad depende en gran medida del anclaje que las conecta al hormigón. En este tipo de montaje, el perno de expansión es una de las soluciones más utilizadas por instaladores, contratistas y empresas.
El resultado no depende solamente del tamaño del perno. El estado del hormigón, el tipo de carga, la profundidad de empotramiento, la distancia a los bordes, la limpieza del orificio y el torque de instalación trabajan como un único sistema.
Funcionamiento
¿Qué es un perno de expansión?
Es un anclaje mecánico compuesto por un cuerpo roscado, una tuerca, una golilla y un mecanismo de expansión ubicado en el extremo que queda dentro del hormigón.
Al apretar la tuerca, el cono del perno desplaza la cuña contra las paredes del orificio. Esa presión genera la sujeción. Por eso, la resistencia depende tanto del anclaje como de la perforación, el hormigón y el torque aplicado.
Cómo elegir el perno de expansión adecuado
Antes de comprar, reúne la información básica del montaje. Si falta uno de estos datos, la selección queda incompleta.
Material base
El anclaje tipo cuña trabaja normalmente en hormigón sólido. No debe asumirse que servirá en ladrillo hueco, tabiquería o material deteriorado.
Tipo de carga
Define si la fijación recibirá tracción, corte, carga combinada, vibración, impacto o solamente una carga estática.
Diámetro
Debe corresponder a la capacidad requerida y al diámetro exacto de perforación indicado para el producto.
Longitud
Debe considerar el espesor de la pieza fijada y la profundidad mínima de empotramiento dentro del hormigón.
Bordes y separación
La expansión genera presión interna. Respeta la distancia mínima al borde y entre anclajes para evitar fisuras.
Ambiente
Interior seco, humedad, intemperie o cercanía al mar requieren niveles distintos de protección contra la corrosión.
Qué debes comprobar antes de instalar
Esta tabla funciona como filtro inicial. Los valores definitivos siempre deben obtenerse desde la ficha técnica del anclaje seleccionado.
| Criterio | Qué revisar | Qué puede ocurrir si se ignora |
|---|---|---|
| Hormigón | Resistencia, estado, espesor y presencia de fisuras. | Menor capacidad, desprendimiento o falla del material base. |
| Carga | Magnitud, dirección, vibración y función estructural del elemento. | Deformación, desplazamiento o extracción del anclaje. |
| Perforación | Diámetro de broca, profundidad y perpendicularidad. | El perno no entra, queda suelto o no alcanza el empotramiento requerido. |
| Ubicación | Distancias mínimas al borde, a juntas y entre anclajes. | Fisuras, rotura del borde o interacción entre puntos de expansión. |
| Torque | Valor de instalación indicado para el diámetro y modelo. | Expansión incompleta o daño por apriete excesivo. |
| Protección | Recubrimiento compatible con humedad, exterior o ambiente salino. | Corrosión prematura y pérdida de sección resistente. |
Cómo instalar un perno de expansión
El siguiente orden corresponde al procedimiento general para un anclaje tipo cuña. Si la ficha del producto establece otra secuencia, esa instrucción tiene prioridad.
Marca y verifica la ubicación
Presenta la placa o perfil y comprueba las distancias a bordes, juntas y otros anclajes.
Perfora con la broca correcta
Utiliza una broca para hormigón del diámetro indicado y mantén la herramienta perpendicular a la superficie.
Limpia el orificio
Retira polvo y partículas con el procedimiento definido para el anclaje. Un orificio sucio puede impedir el empotramiento correcto.
Coloca la pieza que será fijada
Alinea el perfil o placa base. Instala la golilla y deja la tuerca cerca del extremo para proteger la rosca.
Introduce el anclaje
Inserta el perno a través de la pieza y dentro del orificio. En anclajes tipo cuña pueden utilizarse golpes controlados o una herramienta de colocación aprobada.
Realiza el apriete inicial
Acerca la tuerca con una herramienta y un dado compatibles, sin exceder el torque ni reemplazar la inspección final.
Aplica el torque especificado
Completa el apriete con el valor indicado por el fabricante. Si no existe un sistema electrónico aprobado, compruébalo con llave dinamométrica.
Colocación

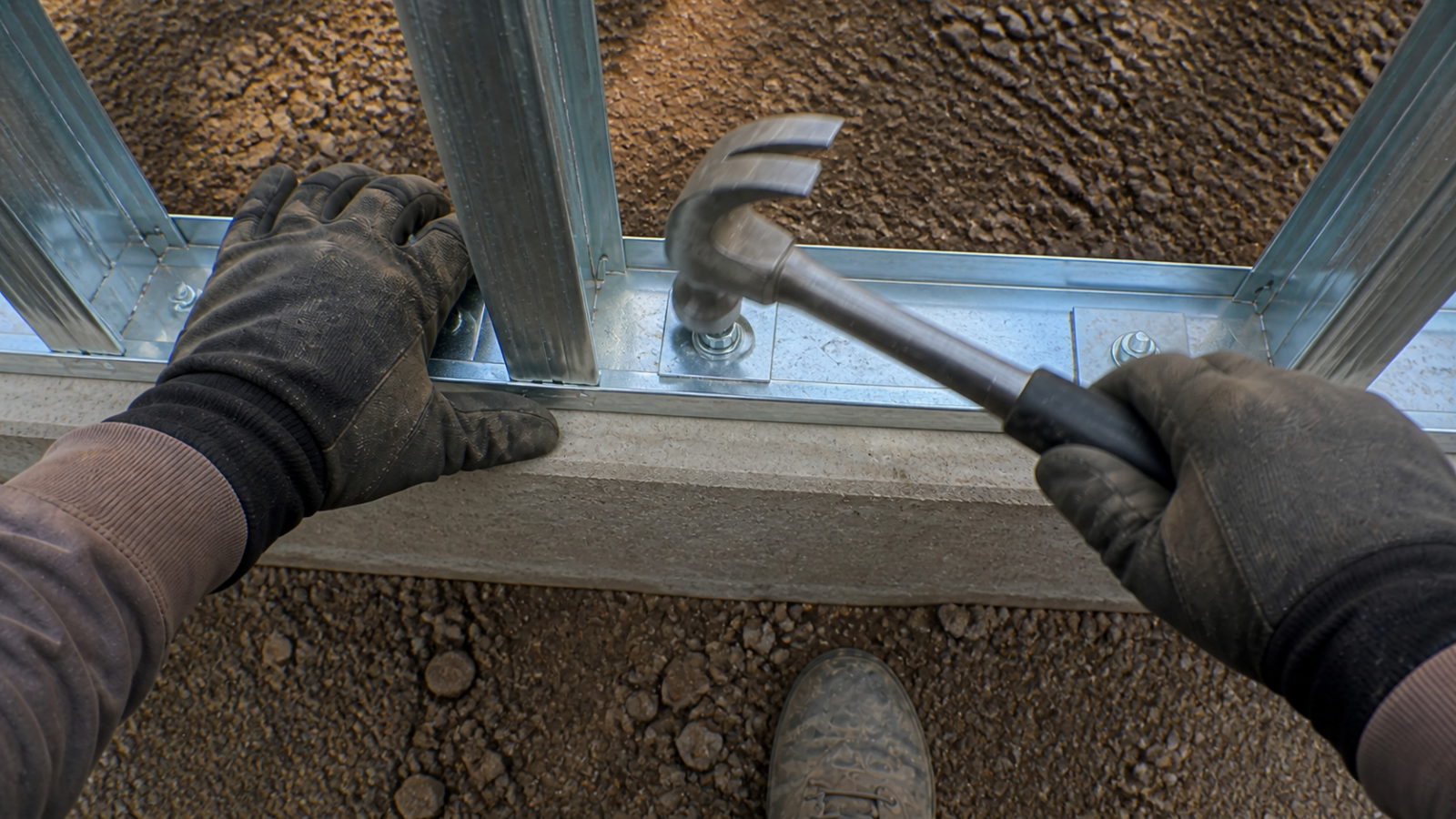

No se clava directamente en el hormigón
El martillo se utiliza únicamente para asentar determinados anclajes dentro de un orificio que ya fue perforado y limpiado.
La tuerca se deja cerca del extremo para proteger la rosca y los golpes deben ser controlados. La expansión definitiva ocurre al aplicar el torque indicado.
Herramientas

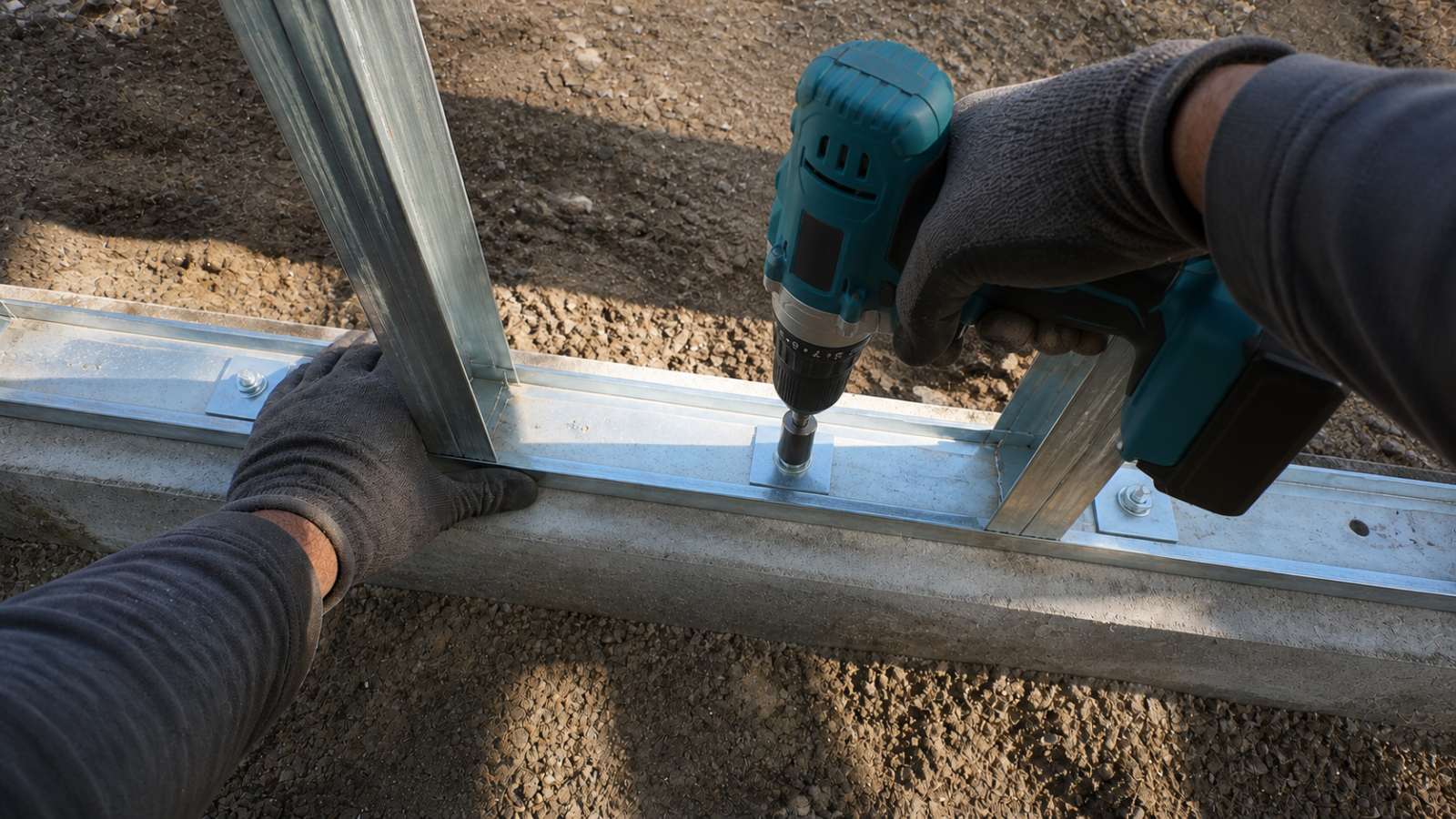

Taladro con dado: útil para el apriete inicial
Un taladro atornillador puede acercar la tuerca cuando utiliza un adaptador para dado correctamente instalado en el mandril. El mandril nunca debe actuar directamente sobre la tuerca.
Esta operación corresponde al apriete inicial. El torque final debe verificarse con el sistema indicado en la ficha técnica, especialmente en fijaciones estructurales o críticas.
Qué puede comprometer la fijación
Un agujero grande reduce el contacto de la cuña; uno pequeño puede impedir que el perno alcance la profundidad necesaria.
El polvo y los residuos dificultan la inserción y pueden modificar el comportamiento previsto del anclaje.
La presión de expansión puede fisurar o desprender el hormigón cuando no se respeta la distancia mínima.
Un torque insuficiente no expande correctamente la cuña; uno excesivo puede dañar el anclaje o el hormigón.
El perno tipo cuña no debe tratarse como una solución universal para ladrillo hueco, tabiquería o materiales deteriorados.
Un recubrimiento inadecuado acelera la corrosión y reduce la vida útil de la fijación.
Lista de verificación rápida
El anclaje es compatible con el material base.
El diámetro y la longitud corresponden al montaje.
La broca tiene la medida indicada.
La profundidad de perforación está controlada.
El orificio fue limpiado correctamente.
Se respetan las distancias a bordes y entre pernos.
La golilla y la tuerca están bien posicionadas.
El torque final corresponde a la ficha técnica.
