Rotomartillo SDS-MAX: cuándo usarlo en hormigón
El rotomartillo SDS-MAX se utiliza en hormigón para perforaciones pesadas de 28 mm a 50 mm de diámetro (valores referenciales; varían según el modelo y el fabricante) y para trabajos intensivos de cincelado y demolición. A diferencia del sistema SDS-Plus, diseñado para anclajes livianos de menor calibre, la conexión SDS-MAX transmite una mayor energía de impacto (joules), optimizando el avance en hormigón armado de alta resistencia.
Qué es un rotomartillo SDS-MAX y en qué se diferencia del SDS-Plus
En el trabajo cotidiano de edificación e infraestructura, seleccionar el encastre adecuado determina la velocidad de avance, la durabilidad del consumible y la vida útil del equipo electroneumático. El sistema SDS (originado como Steck-Dreh-Sitzt o sistema de encastre ranurado) permite que la broca se desplace axialmente dentro del mandril mientras el mecanismo de percusión golpea directamente la base de la broca, sin que el mandril absorba el esfuerzo del torque.
La diferencia técnica fundamental entre un sistema y otro radica en las dimensiones físicas del vástago y la superficie de contacto para la transmisión de torque:
- SDS-Plus: Cuenta con un vástago de 10 mm de diámetro y cuatro ranuras (dos abiertas para guía y dos cerradas para fijación con balines). Está pensado para perforaciones de pequeño y mediano diámetro en tabiquería, losas y muros estructurales. Un equipo como el Rotomartillo SDS-Plus 900 W (código HO-401-500) ofrece 900 W de potencia, energía de impacto de 3 J, hasta 4.300 golpes por minuto, una capacidad máxima de perforación en hormigón de 26 mm y un peso de 3,2 kg.
- SDS-MAX: Incorpora un vástago de 18 mm de diámetro con cinco ranuras (tres vías de impulsión abiertas y dos ranuras de bloqueo). Esta configuración incrementa notablemente la superficie de agarre, distribuyendo el torque de rotación y soportando golpes percutores de alta intensidad sin deformar el encastre.
El sistema SDS-MAX es un estándar de la industria establecido para separar con claridad las tareas de fijación secundaria de las faenas estructurales pesadas.
Cuándo conviene un SDS-MAX en obra
Decidir entre un equipo SDS-Plus y un rotomartillo para hormigón con encastre SDS-MAX responde a tres variables operativas de terreno: el diámetro de la perforación, la profundidad requerida y el tiempo de trabajo continuo.
Un error habitual en faena consiste en forzar equipos de menor calibre para realizar pasadas de tuberías o alojamientos de barras de anclaje de gran tamaño. El límite recomendado para el sistema SDS-Plus es hasta unos 26 mm en hormigón; sobre ese diámetro conviene SDS-MAX. Cuando una perforación supera este diámetro en hormigón H30 o superior (valores referenciales; varían según el modelo y el fabricante), la fricción del cuerpo de la broca contra el hormigón genera un torque opuesto elevado. En estas condiciones, el encastre SDS-Plus de 10 mm sufre desgaste prematuro por fricción, calienta en exceso el mandril y corre el riesgo de fracturarse en la base.
| Parámetro técnico | Sistema SDS-Plus | Sistema SDS-MAX |
|---|---|---|
| Diámetro de vástago | 10 mm | 18 mm |
| Diámetro óptimo en hormigón | Hasta unos 26 mm en hormigón | 28 mm a 50 mm (hasta 125 mm con corona, según el modelo) |
| Energía de impacto típica | 1,5 J a 5,5 J (dependiendo del fabricante) | 6,0 J a 20,0+ J (según el modelo) |
| Peso promedio del equipo | 2,5 kg a 4,5 kg (según el modelo) | 6,0 kg a 12,0 kg (según el modelo) |
| Aplicación principal | Anclajes livianos, canalizaciones, tabiques | Pasadas estructurales, anclajes pesados, demolición |
*Valores referenciales; varían según el modelo y el fabricante.
Diámetros de perforación en hormigón

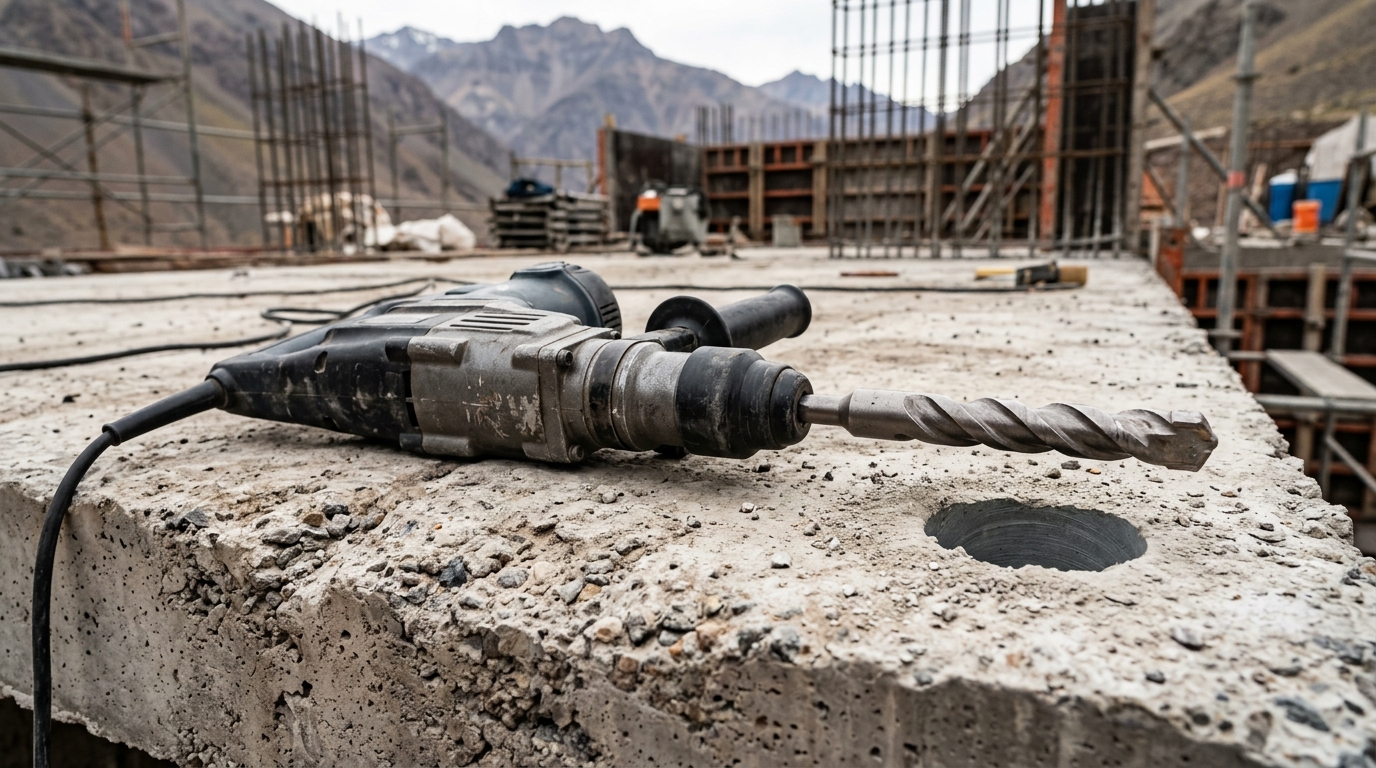

El rango operativo ideal de un rotomartillo SDS-MAX comienza en los 28 mm de diámetro. Si la especificación estructural exige perforar hormigón 40 mm para el paso de tuberías hidráulicas, conduits industriales o barras de traspaso de cargas, utilizar SDS-MAX es indispensable para mantener el ritmo de trabajo y la seguridad del operador.
Para la instalación de elementos de fijación pesados, la elección del equipo se alinea con la ingeniería del proyecto. Cuando se requiere instalar un perno de expansión: cómo elegirlo e instalarlo correctamente en calibres grandes (como M20 o M24), o al evaluar una solución de anclaje químico vs. mecánico: cómo elegir según la obra, los diámetros de perforación suelen requerir brocas pesadas que solo un encastre SDS-MAX logra impulsar de forma eficiente.
Por el contrario, para fijaciones de menor calibre (6 mm a 14 mm; valores referenciales; varían según el modelo y el fabricante), utilizar un equipo pesado resulta contraproducente: la alta fuerza de impacto puede descascarar la boca de la perforación en hormigones delgados y generar fatiga innecesaria en el operador.
Energía de impacto: qué significan los joules
Uno de los conceptos que genera mayor confusión en adquisiciones de obra es la diferencia entre la potencia consumida en watts y la energía de impacto joules expresada por el fabricante.
Los watts indican únicamente la cantidad de energía eléctrica que el motor absorbe de la red. La energía de impacto, medida en joules (J) bajo normativas internacionales estandarizadas como el procedimiento EPTA (European Power Tool Association), representa la energía mecánica real que la masa del percutor descarga sobre la broca en cada golpe.
En el hormigón, la rotación de la broca se encarga de evacuar el residuo de polvo, mientras que la percusión electroneumática es la responsable de fracturar la piedra o el agregado grueso. Una alta energía de impacto en joules permite:
- Fracturar agregados duros como basalto o granito presente en el hormigón armado.
- Mantener la velocidad de avance lineal sin necesidad de que el operario ejerza presión excesiva.
- Realizar faenas de cincelado y remoción de sobreespesores con mayor productividad por hora.

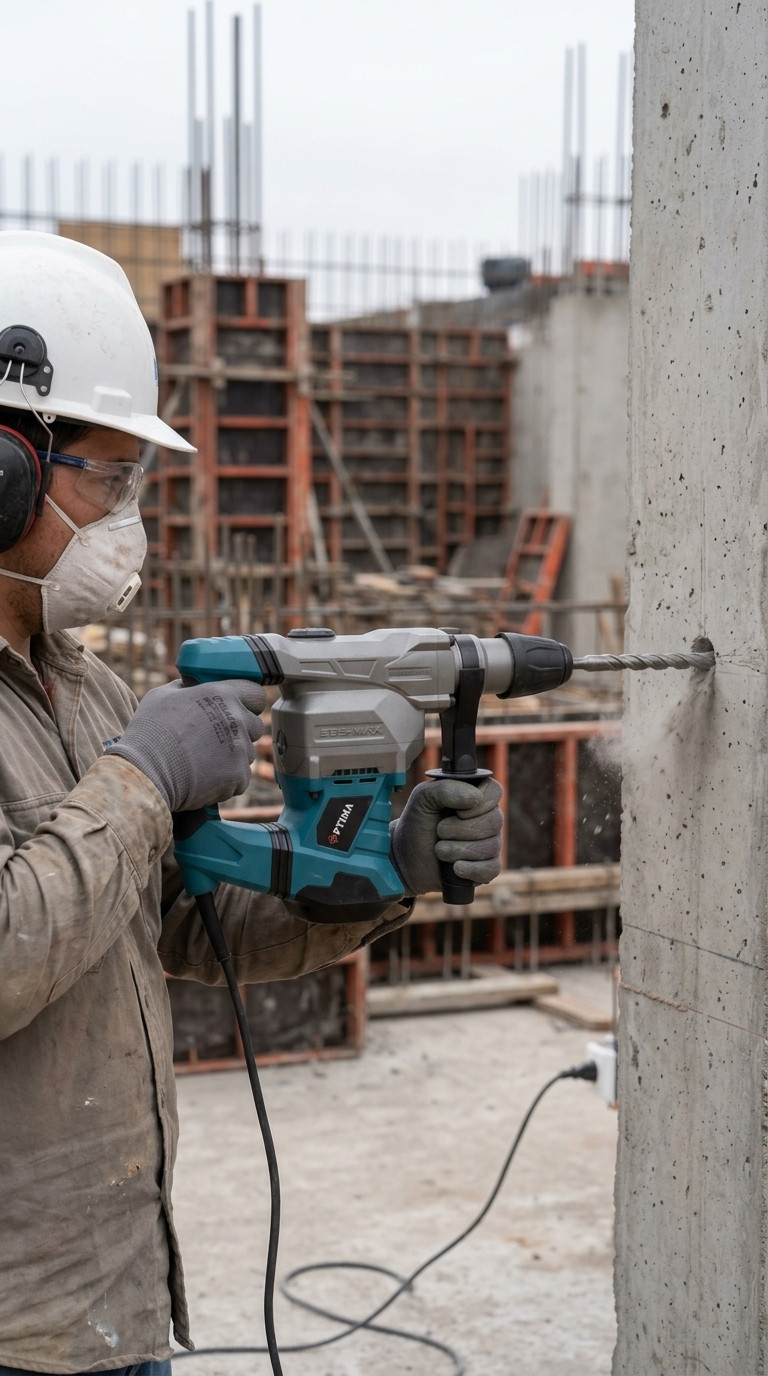

Un equipo de alto rendimiento como el Rotomartillo SDS-MAX 1500 W (código HO-401-530) de Steelfix cuenta con una potencia de 1500 W (220 V / 50 Hz), energía de impacto de 12 J, 4.100 golpes por minuto, 520 rpm sin carga, capacidad de perforación máxima en hormigón de 40 mm, cable de 2 m y un peso de 6,5 kg. Esta combinación entre masa percutora y frecuencia de impactos permite fracturar hormigón de alta densidad sin sobrecalentar los componentes mecánicos internos.
Cómo elegir la broca y el cincel correctos
El rendimiento de un rotomartillo depende directamente de la calidad y el diseño del consumible montado en su portaherramientas. En trabajos pesados sobre hormigón armado, la geometría de la cabeza de carburo es determinante.
Para trabajos de perforación de precisión en calibres menores con equipos ligeros, se recurre comunmente a soluciones como la Broca SDS Plus Punta Cross. En el caso de brocas SDS-MAX de gran diámetro, existen dos configuraciones principales:
- Brocas de dos cortes (dos plaquitas de carburo): Adecuadas para hormigón no armado, mampostería densa y ladrillo. Su diseño ofrece amplias espirales para rápida evacuación de residuo.
- Brocas de cuatro cortes (cabeza maciza o punta en cruz): Diseñadas específicamente para hormigón armado. Si la broca impacta contra una enfierradura, las cuatro aristas distribuyen la fuerza para evitar que la broca se trabe violentamente o destruya sus pastillas de metal duro.
En el caso de los accesorios de cincelado SDS-MAX, los tipos más empleados en faena son:
- Cincel en punta (puntero): Concentra toda la energía de impacto en un punto único. Se utiliza para trabajos de demolición concentrada, apertura de pasadas y ruptura de bordes.
- Cincel plano: Distribuye el golpe en un borde recto. Ideal para ranurado, rectificación de sobreespesores de moldaje y cizallado de rebabas de hormigón.
- Cincel de pala ancha: Diseñado para remoción rápida de mortero, recubrimientos y limpieza de superficies planas en renovación.
Errores comunes al perforar hormigón armado
Incluso con el equipo adecuado, cometer errores operativos en la perforación reduce drásticamente la vida útil del rotomartillo y sus accesorios. A continuación se detallan los fallos más habituales identificados en inspecciones de obra:
1. Ejercer fuerza corporal excesiva sobre el equipo: Los rotomartillos electroneumáticos funcionan mediante la aceleración de un pistón y una masa de golpeteo interna. Apoyar el peso del cuerpo sobre la herramienta no aumenta la fuerza del impacto; por el contrario, reduce la carrera del percutor, sobrecalienta el motor y acelera el desgaste de los rodamientos.
2. Continuar perforando sobre la enfierradura con brocas inadecuadas: Cuando la broca encuentra una barra de acero de refuerzo, la velocidad de avance disminuye notablemente. Si se insiste con una broca de dos cortes convencionales, el impacto fractura el carburo de tungsteno. Se debe verificar la presencia de acero y emplear brocas con cabeza de cuatro cortantes aptas para rebar.
3. Omitir la limpieza del encastre: Insertar vástagos sucios con polvo de hormigón o tierra dentro del portaherramientas SDS-MAX genera un efecto abrasivo que desgasta el acero del mandril. Esto produce holgura y reduce la transmisión efectiva de la percusión.
4. No lubricar el vástago antes de trabajar: La fricción entre los balines de bloqueo y las ranuras del vástago genera altas temperaturas. Es fundamental aplicar una pequeña cantidad de grasa para encastres en la base de la broca al inicio de cada jornada.
Preguntas frecuentes
¿Puedo usar un adaptador para brocas SDS-Plus en un rotomartillo SDS-MAX?
Existen adaptadores mecánicos en el mercado, pero su uso debe limitarse a perforaciones puntuales y livianas. Colocar una broca SDS-Plus fina en un rotomartillo SDS-MAX transmite una energía de impacto desproporcionada que puede doblar o degollar el vástago de 10 mm en pocos segundos.
¿Qué diferencia existe entre joules y watts en un rotomartillo?
Los watts miden el consumo de potencia eléctrica del motor, mientras que los joules cuantifican la fuerza del golpeteo mecánico que recibe el material. Dos equipos de 1500 W pueden tener diferente energía en joules según el diseño y el peso de su mecanismo electroneumático interno.
¿Hasta qué diámetro conviene perforar con SDS-Plus antes de pasar a SDS-MAX?
El límite recomendado para el sistema SDS-Plus es hasta unos 26 mm en hormigón; sobre ese diámetro conviene SDS-MAX. Para cualquier perforación superior, o al necesitar perforar hormigón 40 mm, es imprescindible trabajar con un sistema SDS-MAX para evitar fallas mecánicas.
¿Un rotomartillo SDS-MAX sirve para demoler muros completos?
Un rotomartillo SDS-MAX en modo solo percusión es excelente para demolición liviana a mediana (picado de sobrelosas, aperturas de vanos, remoción de revoques). Sin embargo, para demoliciones estructurales continuas de muros o losas masivas, se recomienda utilizar martillos demoledores dedicados de mayor peso (15 kg a 30 kg; valores referenciales; varían según el modelo y el fabricante).
¿Por qué se debe aplicar grasa en el encastre SDS-MAX?
La grasa reduce la fricción por rozamiento seco entre el portaherramientas del equipo y el vástago de la broca, evitando el gripado metálico y el desgaste de los balines de retención debido a las altas temperaturas generadas durante la faena.
